Sistemas de control de iluminación

22/01/2020
  • Sistemas de control de iluminación

  • Los sistemas para controlar la iluminación pueden ser desde instalaciones muy simples con los que poder ajustar la luminosidad de ls luminarias ataste sistemas complejos en los que crear escenas o poder ajustar cada luminaria dentro de una instalación para poder ajustar la iluminación de una manera muy precisa.

    En este reportaje os mostraremos algunos de los sistemas más utilizados para poder gestionar la luz.
  • Los sistemas de control de la iluminación conectan y regulan las distintas luminarias de una instalación pudiendo crear desde un pequeño sistema analógico con el que poder ajustar la luminosidad de una o varias luminarias con un potenciometro o hasta llegar a un sistema digital que nos permita de forma automática ajustar el nivel de la iluminación en función de la luz natural, de esta manera podemos tener una iluminación mucho mas sostenible.
  • 1-10v

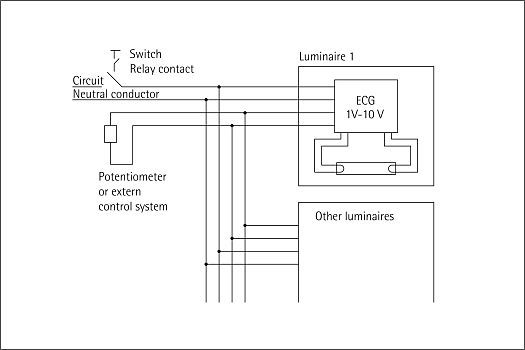

  • El sistema 1-10v es uno de los sistemas más sencillos, una manera analógica con la que poder ajustar la intensidad luminosa de las luminarias. Este sistema, muy extendido nos permite unos ajustes muy limitados y hay que ser precisos en el planteamiento de la instalación para evitar problemas debido a que la asignación de luminarias no puede ser modificada.
    Este es un sistema económico en el que la luminaria equipada con un equipo compatible con el sistema 1-10v es la que regula la luminosidad. El ajuste de regulación es transmitido a través de un cable de control propio.
    En este sistema la agrupación de luminarias ha de ser física, mediante la instalación de cableado que permite crear un grupo. Si quisiéramos en un futuro alterar esta instalación habría que realizar de nuevo el cableado.
  • DMX

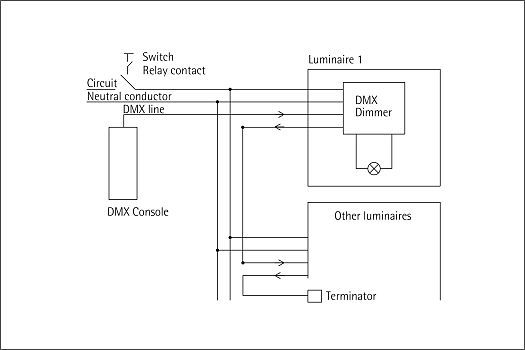

  • Con el sistema DMX ya damos el salto a lo digital. El protocolo DMX (digital multiplexed) es principalmente utilizado para la iluminación de escenarios y ambientes escénicos principalmente aunque también se puede usar para algunas aplicaciones de iluminación arquitectónica, como puede ser la iluminación de fachadas de edificios para la realización de alguna iluminación de escenografía  tridimensional o multimedia.
    Con este sistema, cada luminaria deber ser asignada a una dirección de BUS.
    Los datos son transmitidos por un cable propio de 5 conductores, pudiéndose gobernar hasta 512 canales y la velocidad de transmisión asciende a 250 Kbits/s.
    Con el avance de esta tecnología, llegando al sistema DMX 512-A  permite la comunicación bidireccional del sistema con cada elemento de iluminación con lo que no solo podemos ajustar la iluminación sino que podemos detectar cuando una luminaria tiene aun fallo en una lámpara.
  • DALI

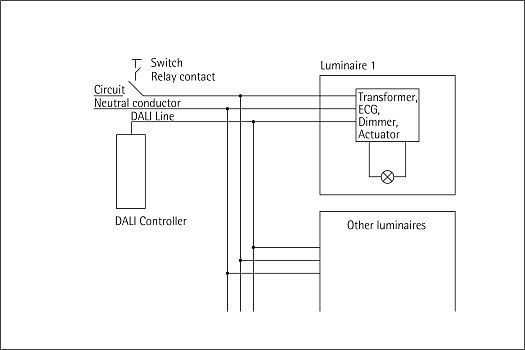

  • El protocolo DALI es uno de los más usados en la actualidad para la gestión de la iluminación tanto para ambientes domésticos, como en instalaciones profesionales como oficinas, empresa u hoteles. Es un protocolo de mando mediante el cual se efectúa la activación individual y separada de las luminarias con equipos auxiliares DALI.
    Este sistema bidireccional permite enviar avisos procedentes de las luminarias, por ejemplo en caso de defecto de la lámpara. El protocolo DALI limita el número de unidades acopladas a 64. En la versión normal se guardan los ajustes para un máximo de 16 grupos de luminarias y de 16 escenas de luz en los equipos auxiliares.
    El sistema DALI nos permite una gestión muy cómoda y completa y tiene varias particularidades que hacen que sea un sistema muy interesante ya que está pensado para poder integrar luminarias de diferentes fabricantes, no hace falta que los equipos DALI que incorporan sean de la misma marca, pudiendo tener diferentes modelos de fabricantes distintos pero que funcionan perfectamente integrados en un sistema DALI.

    El sistema DALI es un estándar internacional de comunicación y en el que existe un grupo de trabajo, compuesto por diferentes fabricantes, encargado de establecer el estándar DALI.

    Las ventajas de utilizar el estándar DALI son:

    • Fácil instalación
    • Reducción de cableado
    • Control de cada luminaria independiente
    • Varios controladores en un sistema
    • Inmunidad a los ruidos
    • Las luminarias pueden encenderse y apagarse a través de las señal de control
    • La alimentación y el control son independientes

    El sistema DALI puede programarse para controlar los parámetro o también se pueden utilizar sensores para ajustar dichos parámetros.

    Los principales usos son:

    • Encender/apagar
    • Regulación de la luz: es posible una regulación desde 0.1% hasta el 100% en 125 pasos, aunque el valor real mínimo es del 3%
    • Regulación de la luz día/noche
    • Regulación de la luz en función del movimiento
    • Regulación de la luz en remoto
    Con el avance de los tiempos, se ha llegado al sistema DALI 2 que mejora y amplia las opciones del protocolo pudiendo controlar otra serie de elementos no propios de la iluminación o los sistemas de iluminación de emergencia.
